RFID Technik

Auch wir werden häufig gefragt: “Was macht Ihr denn sonst noch ausser CD/DVD Roboter und Etikettendrucker?”.

Wie unsere regelmäßigen Leser und zahlreiche Kunden wissen, ist eines unsere Spezialgebiete auch RFID – also Lesegeräte, Türöffnungen, Zeiterfassungen und Sonderlösungen mit RFID Technik.

Und schon ist Sie da – die Frage: Was ist RFID eigentlich?

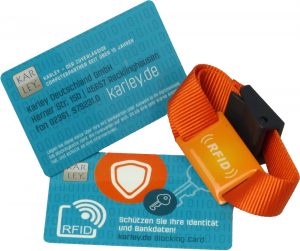

RFID steht für Radio Frequenz Identifikation (Radio Frequence IDentification) und ist eine Form der automatischen berührungslosen Datenerfassung (Auto-ID) und Übertragung, bei der kleine Sender zum Einsatz kommen, die an Geräten, Menschen, Lebensmitteln oder irgendwelchen Objekten befestigte Etiketten (Tags), Armbänder oder Inlays erfassen können. Der aktuell populärste RFID-Chip ist heute im neuen deutschen Personalausweis zu finden. In Warenhäusern zur Warensicherung und einfachen Inventur werden ebenfalls gerne Transponder eingesetzt.
Transponder wird aus dem englischen Wort Transmitter (Sender) und Responder (Antworter) zusammengesetzt. Das RFID Lesegerät erzeugt ein elektromagnetisches Feld um Daten zu senden oder zu empfangen. Sobald ein Transponder in die Reichweite des Feldes kommt, wird dessen Energiespeicher aufgeladen. Dadurch kann der innere Microchip Befehle empfangen und senden. So wird eine Kommunikation hergestellt. Hier unterscheidet man zwischen induktiver und elektromagnetischer Kopplung:

Induktive Kopplung (Nahfeld): Die ausgestralten Felder und die Antenne im Transonder kommunizieren mittels Induktion, hier wird der Chip mit Spannug versorgt
Fernfeld (elekromagnetische Kopplung): Hierbei wird eine Dipolantenne genutzt, um die Energieversorgung sicherzustellen.

Für den Transponder, ähnlich wie bei bei den Lesern, gilt: je nach Frequenz ist sowohl die Bauform als auch die Funktionsweise unterschiedlich. Beim LF-(125 kHz) und HF-Bereich (13,56MHz) werden über eine Spule Informationen auf den inneren Chip übertragen oder versendet. Bei beiden Frequenzen liegt eine weltweit einmalige Nummer, die UID, im Speicher des Chips. Für diesen Bereich wird die induktive Kopplung genutzt. Im UHF-Bereich ist die Übertragung etwas anders, die Spule wird als Dipol-Antennenbauform verwendet und überträgt und sendet so Daten.

Mit RFID ist eine schnelle, automatische und sehr genaue Datenerfassung in zahlreichen Bereichen wie z.B. Produktion, Logistik und Besucherstrommessung möglich.
Neben Einsatzmöglichkeiten beim Warenfluß (Wareneingang, Warenausgang) sind aber auch Instandhaltungs-Informationen auf Tags speicherbar und sinnvoll einzusetzen. Technisch unterscheidet man heutige RFID-Systeme in der Frequenz und in der Bauweise des Tags.

Bei den Frequenzen werden hauptsächlich 3 Bereiche eingesetzt

  1. LF-Bereich mit 125KHz
  2. HF-Bereich (13,56MHz), auch Mifare-Bereich genannt ISO14443 stellt nur ein Kommunikationskanal dar und gibt keine Applikations-bezogenen Details. Speicherorganisation ist entweder IC-spezifisch oder von anderen Dokumente/Standards spezifiziert. In dem Fall (MF1S50YYX) ist es Chip-spezifisch.

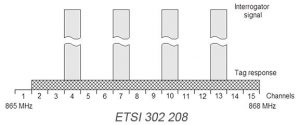

  3. UHF-Bereich (865.6-867.6MHz). In der EU wird dieses 2MHz Frequenzband genutzt mit 4 Kanälen je 200KHz. Es sind maximal 2W ERP = 3,28W EIRP erlaubt, sowie Einzelnutzung der Kanäle oder Hopping. (ETSI 302 208)

RFID Frequenzen Europa

Die unterschiedlichen Frequenzbereiche haben auch unterschiedliche Einsatzgebiete. In der Sicherheitstechnik verwendet man häufig Tags mit 13,56MHz. Auch um z.B. Besucher auf Messen auszustatten ist dieser Bereich am beliebtesten, weil der Mensch als Träger ggf. auch abschirmen kann und so UHF Tags stört. Man muss also genau schauen welchen Bereich man abdecken möchte.
Bei ISO18000-6 wird eine sehr allgemeine Organisation vorgeschlagen (die ganz anders als es bei MIFARE Classic ausschaut). Industriestandards wie EPC Global geben eine sehr detaillierte Speicherorganisation.

Wenn Sie sich einmal unser Portfolia an RFID Hardware anschauen möchten, so gehen Sie auf https://www.karley.de/rfid_technik

Eigenschaften

125 khz

13,56 Mhz

868 Mhz

2,45 Ghz (passiv/aktiv)

Praktische Reichweite

0,2 m

1,7 m

5 m / 100m

3m / 300 m

Baugröße

klein bis sehr groß

groß

mittel / sehr groß

klein / sehr groß

Pulkfähigkeit

nein

ja

ja / nein

derzeit nein / ja

Datenüber-tragungsrate

niedrig

hoch

sehr hoch

sehr hoch

Einfluss von Metall

mittel

hoch

sehr hoch

sehr hoch

Einfluss von Flüssigkeiten

sehr niedrig

niedrig

hoch

sehr hoch

UHF-Tags sind häufig die günstigsten Tags und werden für größere Warenströme genutzt.

RFID-Tags werden vorwiegend in einer passiven Bauweise verwendet. Sie werden also durch die Energie der Funkwellen des Lesegeräts gespeist. So lassen sich diese einfach in Papieretiketten (Label) oder Karten integrieren und benötigen keine externe oder eigene Stromversorgung. Es gibt aber auch aktive Tags, die mit einer gesonderten Batterie versorgt werden. Solche Tags weisen häufig eine höhere Reichweite auf. Systeme sind so z.B. zur Personenortung innerhalb eines Gebäudes einsetzbar. In den 80′er und 90′er Jahren kam RFID Technik hauptsächlich als Zugangskontrolle, Bezahlsystem für Mautstraßen, in Bibliotheken und bei der Identifikation von Tieren zum Einsatz. Ein aktueller Schwerpunkt liegt heute auch in der Lagerverwaltung. So macht es die günstige UHF Technik möglich z.B. jedes Kleidungsstück im Laden zu kennzeichnen und mit einem einfachen Durchgang so eine schnelle Inventur durchzuführen.

Heute werden Einsparungen häufig durch Prozessverbesserungen erzielt – und genau dort hilft RFID Technik. Per Knopfdruck einen Lagerort zu kennen oder die Lagermengen zu kontrollieren kann bei Einkaufs- und Verkaufsprozessen helfen und Einsparungen ermöglichen. Mehr Messen, mehr Wissen – das ist einer der wichtigsten Schlüssel um RFID-Technik ein zu setzen.
